• Asta filettata con testa a giunto sferico per la realizzazione di piedini oscillanti di livellamento
• DFinitura in acciaio zincato
• Gamma completa da M6 a M24 con lunghezze fino a 200 mm
• Carico massimo da 2 kN (M6) fino a 36,1 kN (M24)
• Compatibile con qualsiasi supporto piano della stessa serie: ogni alberino si abbina a ogni supporto
• Compensazione di dislivelli e pavimentazioni leggermente inclinate grazie allo snodo sferico

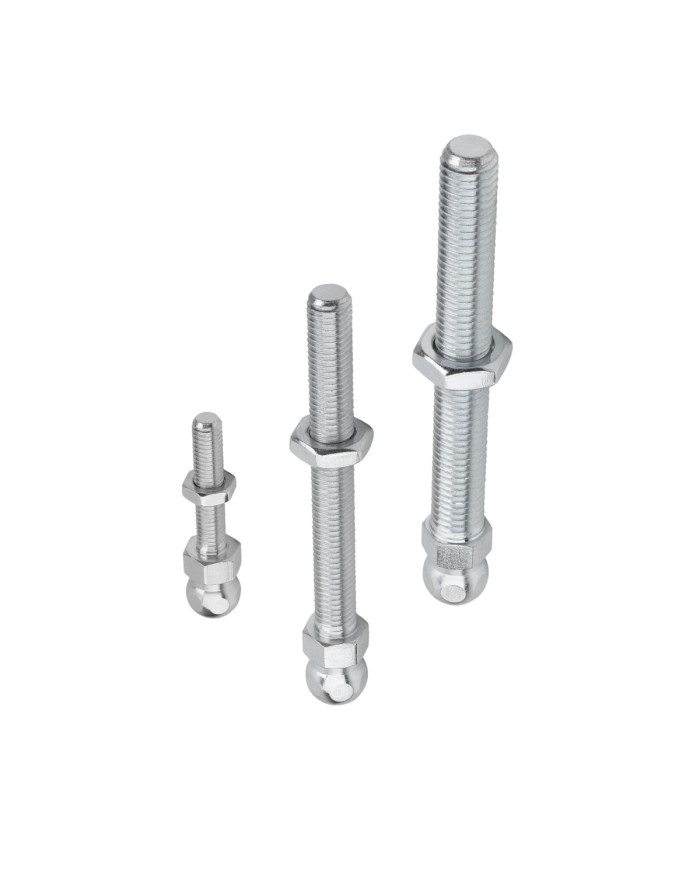

Asta filettata per supporti oscillanti in acciaio o acciaio inox – Kipp 27810

L'asta filettata per supporti oscillanti Kipp 27810 è l'elemento snodato che, abbinato a un supporto piano, dà origine a un piedino oscillante di livellamento per macchinari, banchi, attrezzature e impianti industriali. La testa a giunto sferico (Ø 15 mm) consente al supporto piano di adattarsi a pavimentazioni non perfettamente in piano o leggermente inclinate: l'intera superficie d'appoggio resta a contatto con il suolo, garantendo la massima stabilità e una corretta distribuzione del carico.

Il sistema è progettato secondo una logica modulare: ogni alberino filettato può essere combinato con qualunque supporto piano della serie, lasciando all'utilizzatore la libertà di configurare il piedino in funzione di filettatura, lunghezza, materiale e tipo di base richiesti. Questo approccio riduce le referenze a magazzino e semplifica la manutenzione.

Quando l'asta filettata è assemblata al supporto, l'altezza complessiva del piedino si ottiene sommando alla lunghezza della vite l'altezza L1, il dado esagonale e una quota fissa di 22,5 mm (altezza totale = L + L1 + 22,5 mm).

Specifiche tecniche

• Materiale: acciaio zincato
• Testa: giunto sferico Ø 15 mm
• Filettature disponibili: M6, M8, M10, M12, M14, M16, M20, M24
• Lunghezza filetto L: da 15 a 200 mm secondo modello
• Quota L1: 7,5 mm (da M6 a M16); 10,5 mm (M20 e M24)
• Apertura chiave SW: 14 (M6–M14); 17 (M16); 22 (M20); 24 (M24)
• Altezza totale assemblata: L + L1 + 22,5 mm (più altezza dado esagonale)

Carico massimo per filettatura

• M6: 2 kN
• M8: 3,5 kN
• M10: 4,7 kN
• M12: 7,7 kN
• M14: 11,1 kN
• M16: 14,5 kN
• M20: 24,3 kN
• M24: 36,1 kN
