Combi Arialdo: art. 100 (fino a 120mm) art. 100P (da 140 a 200mm)

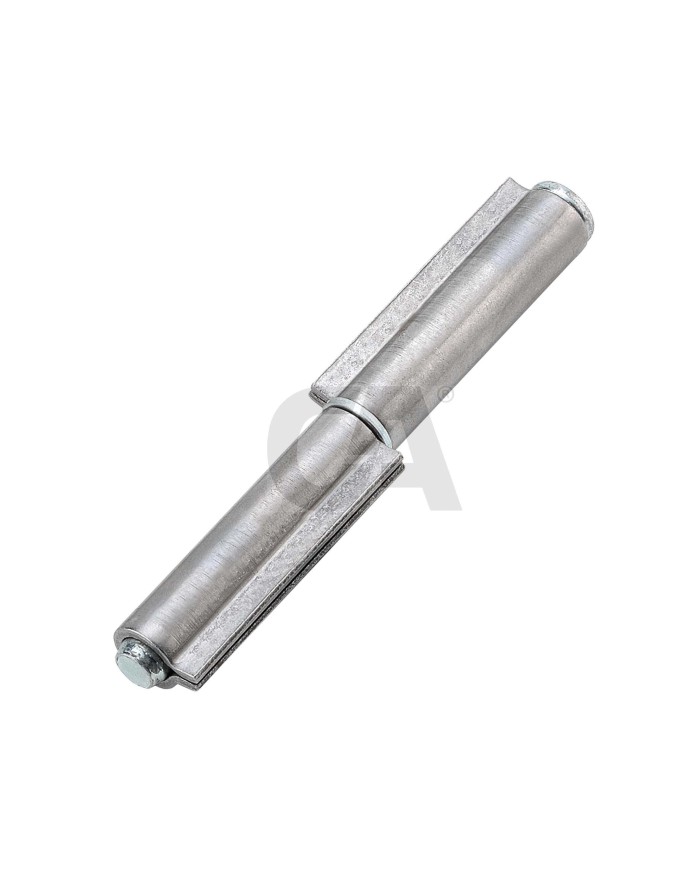

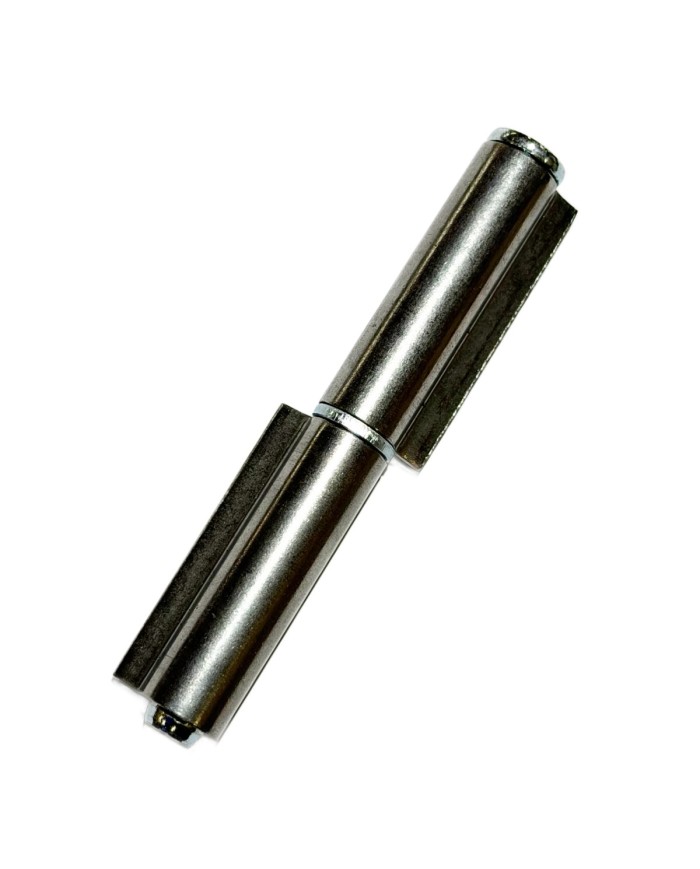

• Cerniera a saldare a 2 ali corte, con perno e rondella sfilabili, entrambi zincati
• Serie Combi Arialdo 100 e 100P (versione pesante), robusta e precisa
• Il perno sfilabile consente di separare l'anta dal telaio senza intervenire sulla saldatura
• Disponibile in 7 dimensioni, da 60 a 200 mm, per ogni tipo di anta
• Ideale per inferriate, cancelletti e serramenti in ferro

Cerniera a saldare 2 ali corte perno sfilabile

Cerniera a saldare per cancelletti, portoni, inferiate e porte in ferro in generale. Perno zincato. Robuste e precise.

La cerniera a saldare a 2 ali corte, con perno e rondella sfilabili ed entrambi zincati, della serie Combi Arialdo 100 e 100P, è pensata per l'applicazione mediante saldatura su inferriate, cancelletti e serramenti in ferro. A differenza delle versioni a perno fisso, qui il perno può essere sfilato, permettendo di separare l'anta dal telaio senza dover intervenire sulla saldatura: una caratteristica utile per operazioni di manutenzione, pittura o sostituzione dell'anta senza smontare l'intera struttura.

La serie comprende sette dimensioni, da 60 a 200 mm, suddivise tra la gamma standard 100 (60, 80, 100 e 120 mm) e la gamma pesante 100P (140, 170 e 200 mm), quest'ultima realizzata con spessori delle ali e diametro del perno maggiori per sostenere ante più pesanti. Le ali corte, rispetto alle versioni standard della stessa famiglia di cerniere a saldare, le rendono particolarmente indicate dove lo spazio di ingombro sul profilo dell'anta è limitato.

Grazie alla saldabilità diretta sul ferro e alla possibilità di sfilare il perno, questa cerniera è impiegata soprattutto su inferriate di sicurezza, cancelletti pedonali e piccoli serramenti in ferro, dove è utile poter rimuovere l'anta per interventi di manutenzione periodica senza compromettere la saldatura originale. La disponibilità delle due classi dimensionali, standard e pesante, consente di coprire sia applicazioni leggere che strutture più robuste con un'unica famiglia di prodotto.

Varianti e codici

Combi Arialdo:

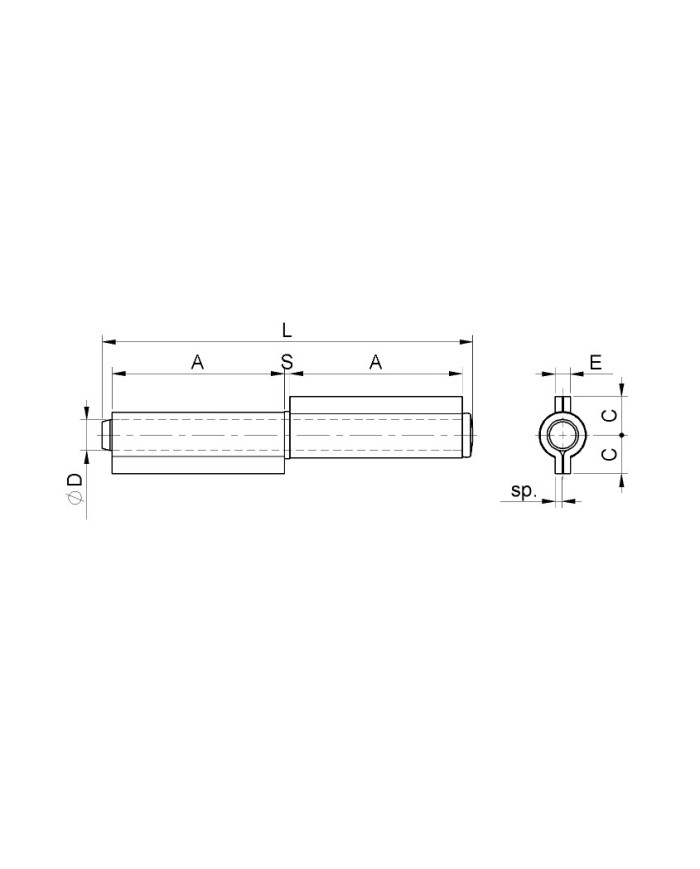

• 100.60 - Cerniera due ali corte mm.60 A = 27 mm C = 8,5 mm sp = 2 mm ØD = 6 mm E = 4,5 mm L = 61 mm S = 2 mm
• 100.80 - Cerniera due ali corte mm.80 A = 36 mm C = 10 mm sp = 2 mm ØD = 8 mm E = 4,5 mm L = 80 mm S = 2 mm
• 100.100 - Cerniera due ali corte mm.100 A = 46 mm C = 11.5 mm sp = 2 mm ØD = 9 mm E = 4,5 mm L = 100 mm S = 2 mm
• 100.120 - Cerniera due ali corte mm.120 A = 56 mm C = 12 mm sp = 2,3 mm ØD = 10 mm E = 5 mm L = 121 mm S = 2 mm
• 100P.140 - Cerniera due ali corte PESANTE mm.140 A = 66 mm C = 15 mm sp = 2,7 mm ØD = 12 mm E = 6 mm L = 142 mm S = 2,2 mm
• 100P.170 - Cerniera due ali corte PESANTE mm.170 A = 81 mm C = 15 mm sp = 2,7 mm ØD = 12 mm E = 6 mm L = 171 mm S = 2,2 mm
• 100P.200 - Cerniera due ali corte PESANTE mm.200 A = 96 mm C = 17 mm sp = 3 mm ØD = 14 mm E = 6,5 mm L = 202 mm S = 2,3 mm

Settori Professionali

• Fabbri e installatori di inferriate e cancelletti di sicurezza
• Produttori di piccoli serramenti in ferro
• Carpenterie metalliche leggere
• Imprese di manutenzione che devono smontare periodicamente le ante
• Rivenditori e grossisti di ferramenta
• Aziende di sicurezza e protezione passiva per abitazioni e locali commerciali

FAQ - Domande Frequenti

Che cos'è una cerniera a saldare con perno e rondella sfilabili?

È una cerniera a 2 ali corte, destinata a essere fissata tramite saldatura, in cui il perno e la rondella possono essere sfilati per separare l'anta dal telaio senza dover intervenire sulla saldatura originale.

Che differenza c'è tra questa cerniera e la versione con perno fisso?

La versione a perno fisso garantisce una rotazione stabile senza possibilità di smontaggio, mentre questa versione con perno sfilabile consente di rimuovere l'anta dal telaio per interventi di manutenzione, pittura o sostituzione, mantenendo intatta la saldatura.

Che differenza c'è tra la serie 100 e la serie 100P pesante?

La serie 100 comprende le dimensioni standard da 60 a 120 mm, mentre la serie 100P è una versione pesante, disponibile nelle misure 140, 170 e 200 mm, con spessori delle ali e diametro del perno maggiori per ante più pesanti.

Quali dimensioni sono disponibili per questa cerniera?

Sono disponibili sette dimensioni: 60, 80, 100 e 120 mm nella serie standard 100, e 140, 170 e 200 mm nella serie pesante 100P.

A cosa serve avere ali corte invece di ali standard?

Le ali corte riducono l'ingombro della cerniera sul profilo dell'anta, risultando utili quando lo spazio disponibile per la saldatura è limitato, ad esempio su inferriate o cancelletti con profili sottili.

Come si installa questa cerniera?

Si installa fissando le due ali tramite saldatura sulla struttura in ferro dell'anta e del telaio, assicurandosi che il perno sfilabile rimanga accessibile per eventuali smontaggi futuri dell'anta.
